LEIPS装置の紹介


LEIPSとは?
2012年に京都大学化学研究所の吉田弘幸博士(現千葉大学教授サイト)が新しく開発した低エネルギー逆光電子分光法LEIPS(Low-Energy Inverse Photoemission Spectroscopy)により、世界で初めて直接的に高精度なLUMO準位測定が可能となりました。 弊社は京都大学(株式会社関西TLO)との間で知的財産に対しての「実施許諾契約」を締結し、製品化いたしました。

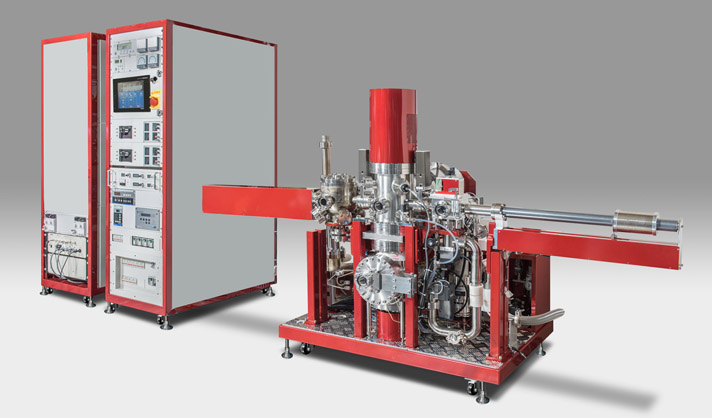

LEIPS装置

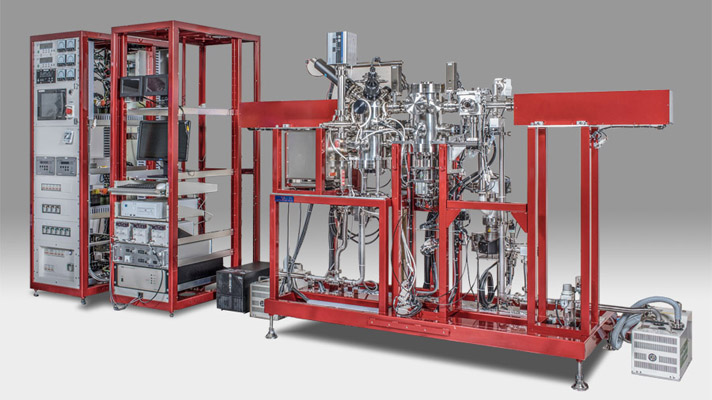

LEIPS装置

LE-1の特徴

逆光電子分光法の低エネルギー化により、高精度LUMO準位(電子親和力)の測定を実現しました。
【試料損傷の大幅低減】
 ●照射電子の運動エネルギーを有機分子の損傷閾値とされる5eV以下とします。
【高精度LUMO準位測定】
 ●デバイスと同じ薄膜試料測定可能。
 ●伝導に関わる準位に電子を緩和し直接測定。
 ●光電子分光法(XPS,UPS)と同等の精度実現。
 ●エネルギー分解能0.5eV以下。再現性0.1eV以下。
 ●測定された光スペクトルは状態密度を反映。
【簡単な装置操作】
 ●超高真空仕様(10-8Pa台)ながら、試料搬送・排気・測定の操作が簡単なタッチパネル操作で自動
  で行えます。
 ●試料基板を4枚ストック(バッファー室)することにより効率的な測定が可能です。
【簡単な計測操作】
 ●標準装備のLEIPSソフトにより、簡単な操作で自動計測および電子親和力の計算ができます。
【利便性・拡張性】
 ●光電子分光法(XPS,UPS)とのドッキング、蒸着装置の増設などを標準で対応できます。
 ●大気暴露せずに試料基板搬送可能なキャリアボックス標準装備。

照射電子の運動エネルギーをおよそ5eV以下として近紫外光検出とします。

●有機試料の損傷回避
 ●高感度の光電子増倍管の採用が可能となります。
 ●Isochromatモードの採用により、高感度・高エネルギー分解能の誘電体多層膜バンドパス
  フィルターによる分光が可能となります。
 ●電子銃のカソードにエネルギー分解能の高いBaO採用。

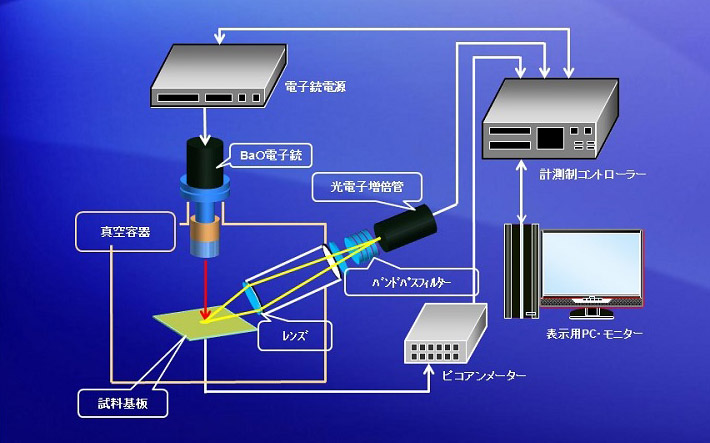

【LEIPS計測構成図】

LEIPS計測構成図

項目

従来のIPES

LEIPS

照射電子の運動エネルギー

5~15 eV

≤ 5 eV

検出光波長

紫外光

近紫外光 (200~400nm)

光検出器

フィルター

SrF2,CaF2 等

バンドパスフィルター

検出エネルギー

≥ 10eV

~5eV

エネルギー分解能

0.4~0.8eV

~0.2eV

検出感度

low

高い

電子銃

カソード材料

W 等

BaO

エネルギー幅

0.6~0.7

~0.3eV

システム分解能

0.7~1.1eV

≤ 0.5eV

システム感度

低い

高い

有機材料の損傷

深刻

観測されず

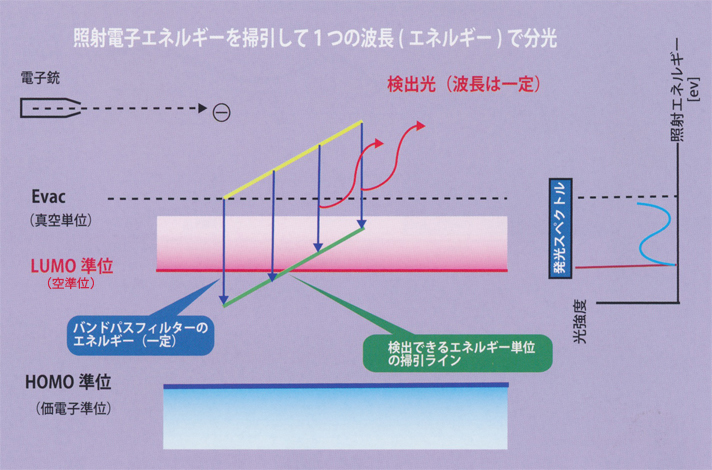

【逆光電子分光(Isochromatモード)】
逆光電子分光(Isochromatモード)

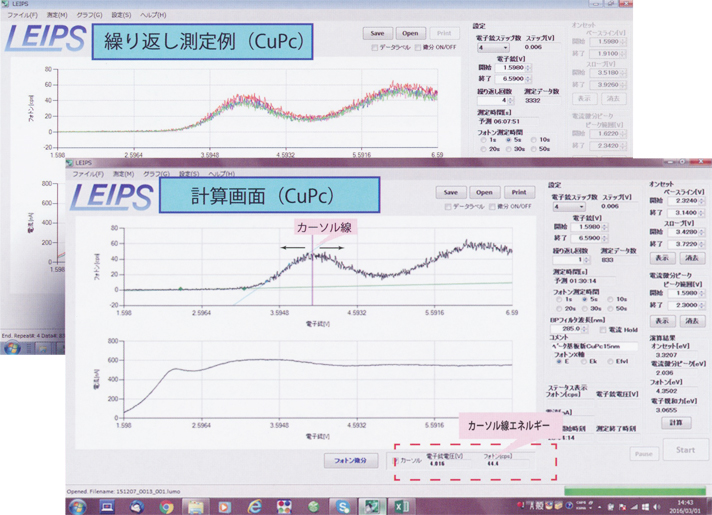

LEIPSソフト標準装備
【簡単操作】
 ●測定条件を入力してスタートするだけで試料電流スペクトルとLEIPS光スペクトルを自動測定。
 ●測定結果を計算画面にて簡単な操作により、真空準位・電子親和力を算出できます。
【ユーザーフレンドリー】
 ●計算画面上でカーソルを呼び出して任意箇所のエネルギー値を照射電子エネルギーもしくは
  真空準位からのエネルギーに変換直読できます。
 ●測定データはCSV形式で自動保存されます。お客様にて解析利用できます。

測定データ
詳細・カタログダウンロードはこちらから
※ダウンロードは「右クリック→対象をファイルに保存」にて行ってください。

京都大学化学研究所の吉田弘幸博士(現千葉大学教授サイト
